Существуют конструкции с преобразователями напряжения которые позволяют посадить батарею практически до нуля и имеют очень высокий КПД. Но по опыту знаю что когда батарейка дохлая то процесс её умирания очень ускоряется. И вообще задуманная мной конструкция работает на аккумуляторах, а сажать их до нуля просто нельзя. Многие светодиодные фонари используются больше года с одним комплектом батарей и в результате батареи просто помирают от времени. К тому-же данную конструкцию можно рассматривать как модульную и в дальнейшей модернизации можно добавить преобразователь, ещё светодиодов, поворотное устройство, переключатель режимов …
Конструкция
светодиодного фонарика видна на фотографии и зависит лишь от фантазии изготовителя. Основное внимание следует уделить подбору пары светодиодов, они должны светить с одинаковой яркостью при одновременном подключении. Предпочтение следует отдавать импортным изделиям, и не подавать на них напряжение больше 4 вольт.
Не стоит забывать о наклоне луча диодов вниз относительно плоскости держателя на 7 - 15 градусов, иначе придётся освещать облака, а не пространство перед путешественником. И ещё у светодиодов в прозрачном корпусе есть паразитная засветка в стороны, поэтому следует углубить их в корпусе фары и сделать небольшой отражатель. Отражатель будет нелишне покрыть серебрянкой или обклеить фольгой. На этом можно сэкономить до 30 % светового пучка.

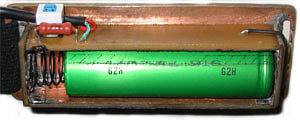

В моей конструкции используется литиевый элемент номинальным напряжением 3,6 вольта от ноутбука. Поэтому корпус для аккумулятора пришлось изготавливать самостоятельно. Его я спаял из фольгированного гетинакса. Там-же припаян микровыключатель и резистор на 4 ома. Резистором я немного снизил ток потребления с 80 до 60 миллиампер для экономичности, при этом яркость заметно не падает. Но при использовании двух пальчиковых элементов питания
напряжением по 1,5 вольта резистор не нужен, да и надобность в изготовлении корпуса отпадает - готовый можно купить в магазине рублей за 5 - 10 или подобрать подходящий. Есть идея использовать батарейный отсек миниатюрного FM приёмника - свет и музыка одновременно!
Узел головной фары изготавливался из толстого оргстекла с пропиленными каналами для проводов и самодельной алюминиевой пряжки на шурупах от аудиокасет. В принципе подойдёт любой материал как прозрачный так и не прозрачный.
Отверстия для светодиодов сверлятся насквозь с небольшим наклоном. Провод пришит к ремешку волнообразно для компенсации растягивания ремешка. Для мягкости к фаре и батарейному отсеку рекомендую приклеить по кусочку пенополиэтилена.
Правильное подключение светодиода проблем не вызывает. Если не светит - значит надо подключить наоборот.
Вот и всё, дерзайте! И успехов!
Если есть вопросы - пишите.
Александр Сибрин 51@nm.ru
